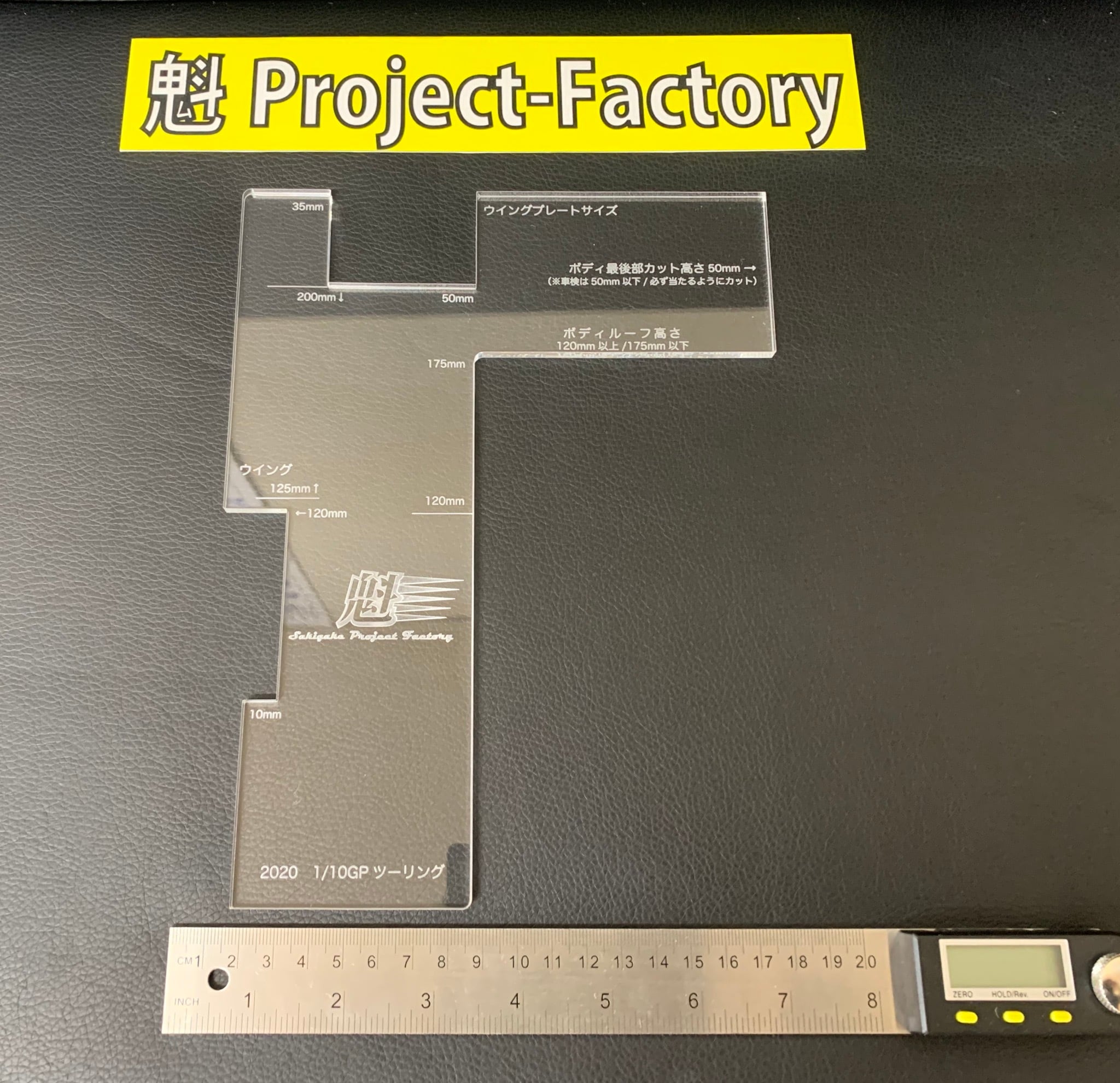

【JMRCA2020　GP1/10ツーリングレギュレーション対応】オリジナルマルチ簡易車検用ジグ　1/10GP用

JMRCAの2020年1/10GPツーリングレギュレーションに沿った、マルチ簡易車検ジグです。
（詳細はこちらをご覧ください：http://www.jmrca.jp/regulation/2020/rule2020.pdf）

是非、弊社オリジナル「JMRCA1/10GPツーリング対応】国産アクリル製セッティングボードVer.2　10ｍｍ厚（グレースモーク色）
https://sakigake.buyshop.jp/items/26927896
とセットでご使用になることをお勧めします。

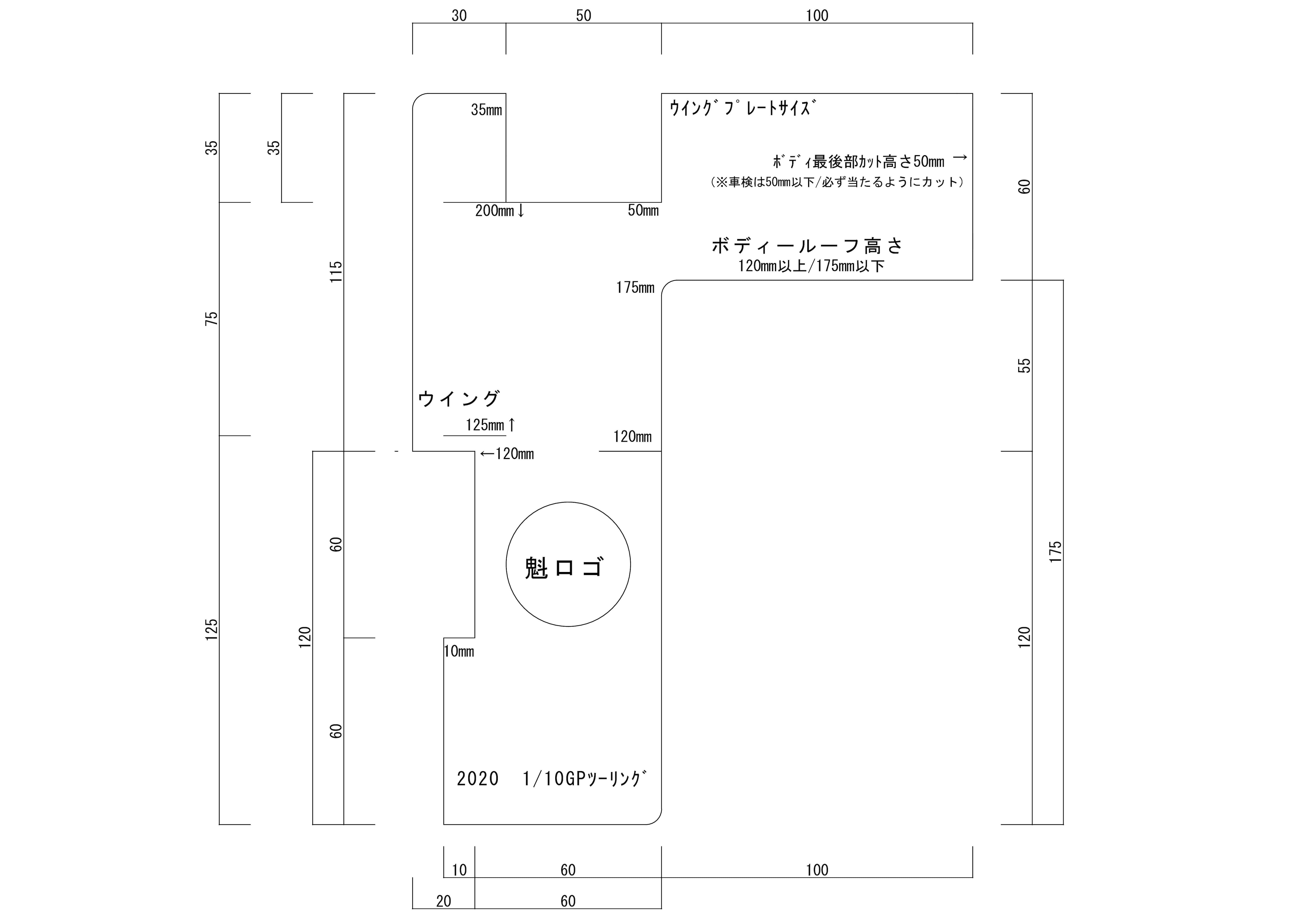

①ウイングプレート確認用ジグ
ウイングプレートサイズは「最大 35mm 以内（縦）×50mm 以内（横）」となります。
ウイングプレートサイズ確認ジグの中に触れない大きさにする必要がございます。

②ボディー後部カット高さ確認用ジグ
ボディーの最後部のカットは、「車両全備静止状態で
地上 50mm 以下とする（車体を高さ 10mm のブロックの上に水平に置いた状態で測定）」となっております。
ボディー高さ確認用ジグに当たるようにボディーカットしなくてはいけません。

③ルーフ高さ確認用ジグ
ボディールーフの高さは「車体を高さ 10mm のブロックの上に水平に置いた状態で測定し、地上から 120～175mm 以上であること。」となっております。

④ウイング取付位置確認用ジグ
ウイング取付位置は「 ウイング、スポイラー、翼単板は、ボディー最後部より後ろ 10mm、及び地上 120mm より高い位置に一部でもはみ出してはならない。 」
ウイング取付位置確認用ジグにて、ボディー最後部からの距離(10mm)、ウイング取付個所の最高地上高や位置の確認の際に使用します。
ジグに当たらない場所にウイング（翼端板含む）を装着する際の確認に使用してください。

⑤ウイング幅確認用ジグ
「ウイング幅 125mm～200mm 」となっておりますので、ジグ内の125mmラインから200mmライン内にサイズを収める必要があります。

素材：アクリル製（5ｍｍ厚）
刻印部：レーザー刻印
